Equalizer nachrüsten
Omega A / Senator B



Schadengefahr:

Arbeiten an der elektrischen Anlage eines Kraftfahrzeugs erfordern entsprechende Fachkenntnisse, geeignete Meßgeräte und Werkzeuge.

Vor allen Arbeiten an der Fahrzeugelektrik Massekabel der Batterie abklemmen.

Unfachmännische Arbeitsausführung verursacht schwere Schäden an der Fahrzeugelektrik und -elektronik.

Vor Arbeitsausführung anhand der Schaltpläne die Gültigkeit dieser Einbauanleitung überprüfen, um modelljahrabhängige Abweichungen auszuschließen.



Der Equalizer konnte ab Produktionsstart von Omega A / Senator B bis Modelljahr 1989 optional bestellt werden.

Zuletzt stand dieses Zubehörteil mit DM 338,-- in der Aufpreisliste.

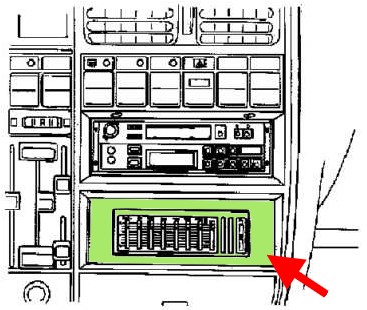

Der Equalizer wird unterhalb des Radios, bei Omega A anstelle des Ablagefaches, beim Senator B im Ablagefach der Instrumententafel angeordnet.

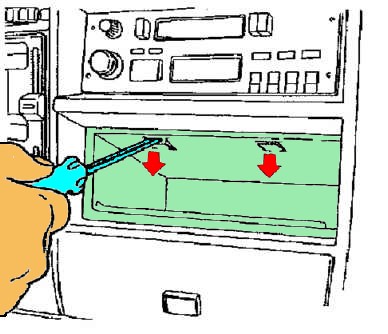

  • Omega A: Ablagefach aus der Instrumententafel ziehen. Dazu zwei Haltenasen nach unten drücken.

  • Senator B: Rückwand des Ablagefaches mit einem Haken nach innen ziehen.

  • Hierfür befindet sich in der Mitte der Rückwand eine kleine Öffnung.

  • Omega A: Equalizer in den Rahmen einsetzen, seitlich anschrauben und gemäß elektrischem Schaltplan anschließen.

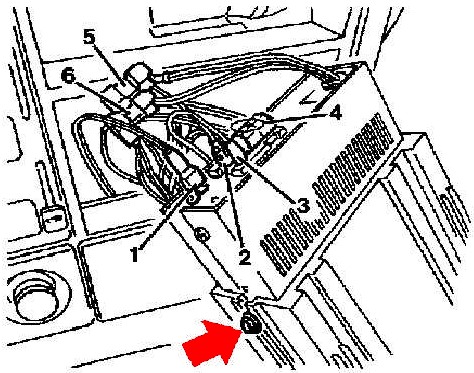

Anschlüsse des Equalizers

1 Masse
2 Plus-Anschluß vom Sicherungskasten
3 Plus-Anschluß an Radio (Klemme "+"), geschaltet
4 Anschluß der vier Lautsprecher
5 Anschluß (rot) an Radio für Lautsprecher links
6 Anschluß an Radio für Lautsprecher vorn rechts

Befestigungsschraube (Pfeil) des Equalizers am Rahmen

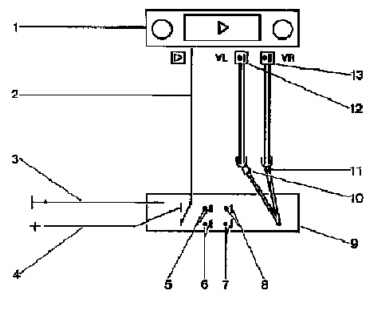

Schaltplan Equalizer (Anschlüsse):

1   Radio
2   Plusleitung (geschaltet)
3   Masseleitung
4   Dauerplusleitung
5   Lautsprecheranschluß "grün" (Lautsprecher hinten links)
6   Lautsprecheranschluß "rot" (Lautsprecher vorn links)
7   Lautsprecheranschluß "schwarz" (Lautsprecheranschluß vorn rechts)
8   Lautsprecheranschluß "weiß" (Lautsprecher hinten rechts)
9   Equalizer-Rückseite
10 Lautsprecheranschluß "rot"
11 Lautsprecheranschluß "schwarz"
12 Lautsprecheranschluß vorn links
13 Lautsprecheranschluß vorn rechts

Montage des Equalizers

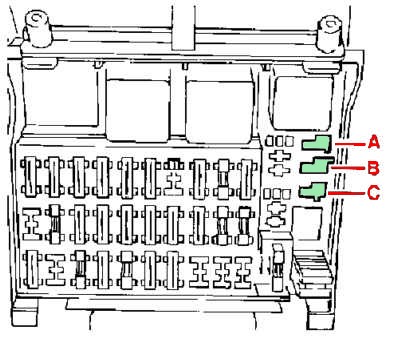

  • Plusleitung am Sicherungskasten Klemme 30 (A) anschließen.
  • Adaptersteckhülse montieren.

  • Linke vordere Seitenwandverkleidung ausbauen.

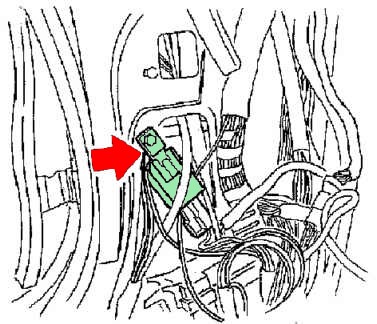

  • Masseleitung an linker vorderer Seitenwand mit Zahnscheibe und Blechschraube anschrauben, ggf. Relaisbefestigungsschraube mit anschrauben.

  • Equalizer mit Rahmen in das Ablagefach einsetzen und auf Funktion prüfen.

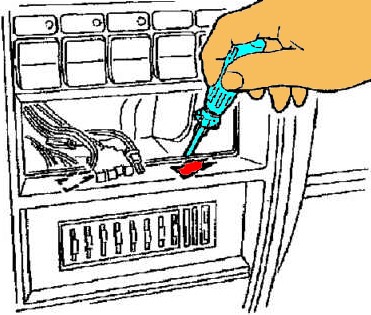

  • Bei Equalizer-Ausbau beide Rahmennasen nach unten drücken.

  • Hierzu vorher Radio ausbauen.

Nach Abschluß der Arbeiten Massekabel wieder fest an Batterie anschließen und Equalizer auf korrekte Funktion überprüfen.
