Heizung im Omega A

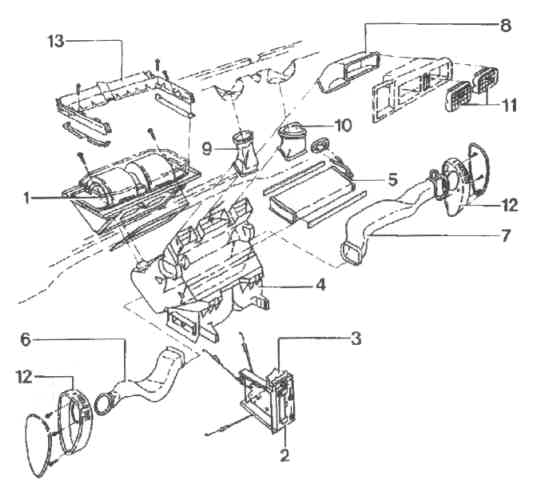

Gebläsemotor
Bediengerät
Gebläseschalter
Luftverteilergehäuse
Heizkörper
Luftverteilerkanal, Fahrerseite
Luftverteilerkanal, Beifahrerseite
Luftverteilerkanal, Mitte
Luftverteilerschlauch, Frontscheibe
Luftverteilerschlauch, Frontscheibe
Einsatz für Thermo- und Frischluftdüsen
Gehäuse für seitliche Luftverteilung und Seitenscheiben-Entfrosterdüse
Gebläsekragen
Heizkörper ersetzen (Fahrzeuge ohne Klimaanlage)
Heizungsschläuche im Motorraum mit Quetschklemmen abklemmen.
Zwei Schrauben herausschrauben und Halteplatte für Heizungsrohre abnehmen. Rechte obere Fußraumabdeckung ausbauen.
Heizungsrohre vom Heizkörper abziehen. Auslaufendes Kühlmittel auffangen. Heizkörper aus Luftverteilergehäuse herausziehen.
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Bei Montage der Heizungsrohre auf O-Ringe achten. Anschließend Kühlmittel ergänzen und entlüften.
Heizkörper ersetzen (Fahrzeuge mit Klimaanlage)
Die Vorgehensweise entspricht weitgehend dem Arbeitsvorgang "Luftverteilergehäuse ersetzen - Omega" bzw. "Luftverteilergehäuse ersetzen - Senator".
Hierbei nur die Arbeiten durchführen, die zum Ausbau der Instrumententafel notwendig sind, so daß der Heizkörper aus dem Luftverteilergehäuse ausgebaut werden kann.
Das Luftverteilergehäuse und der Verdampfer müssen nicht ausgebaut werden. Die Klimaanlage muß nicht entleert werden.
