Arbeiten an der elektrischen Anlage eines Kraftfahrzeugs erfordern entsprechende Fachkenntnisse, geeignete Meßgeräte und Werkzeuge.

Vor allen Arbeiten an der Fahrzeugelektrik Massekabel der Batterie abklemmen.

Unfachmännische Arbeitsausführung verursacht schwere Schäden an der Fahrzeugelektrik und -elektronik.

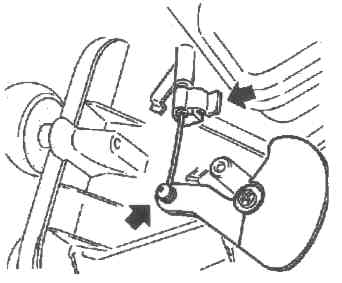

• Bowdenzug für Mischluftklappe am Luftverteilergehäuse (links) entriegeln und abziehen.

• Zigarettenanzünder-Steckdose aus Steckdose herausziehen. Abdeckung für Zigarettenanzünder herausnehmen.

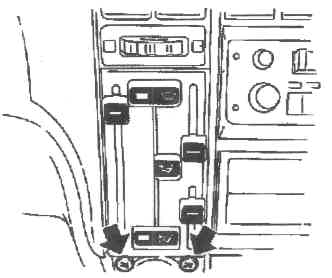

• Zwei Schrauben am Bediengerät soweit aus der Instrumententafel herausnehmen, daß der Mehrfachstecker für den Gebläseschalter zugänglich ist.

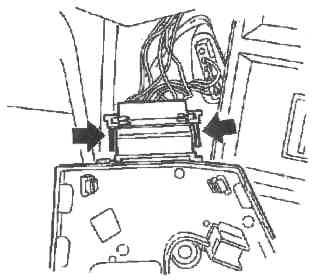

• Mehrfachstecker für Gebläseschalter entriegeln und vom Gebläseschalter abziehen.

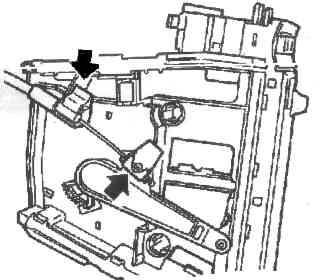

• Bowdenzug für Mischluftklappe am Bediengerät links entriegeln und aushängen.

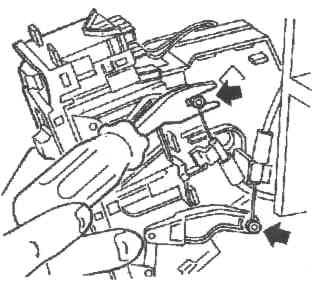

• Bowdenzug für Mischluftklappe am Bediengerät rechts entriegeln.

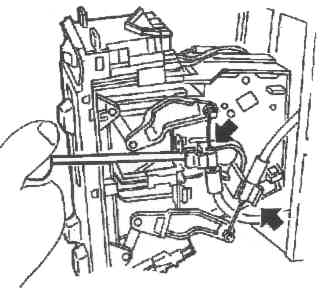

• Bowdenzüge für Luftverteilung oben und unten am Bediengerät aushängen.

• Bediengerät abnehmen.

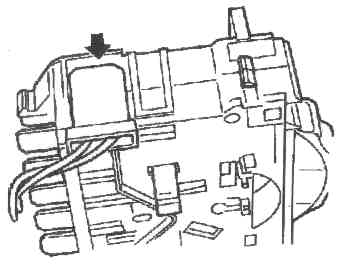

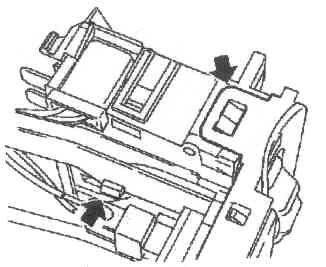

• Gebläseschalter entriegeln und vom Bediengerät abnehmen.

• Glühleuchte mit Leuchtenhalter vom Gebläsemotor abziehen.

• Mehrfachstecker für Stellmotor für Mischluftklappen entriegeln und vom Bediengerät abziehen.

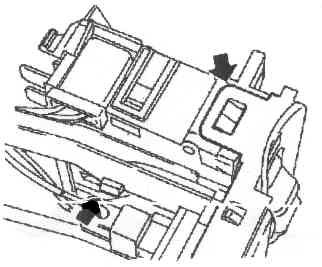

• Gebläseschalter entriegeln und zusammen mit Funktionsleuchte vom Bediengerät abnehmen.
• Gebläseschalter auf neues Bediengerät umrüsten.
