Kupplungs-Geberzylinder ersetzen
Omega A / Senator B

Ausbauen:

Bremsflüssigkeit mit Absaugflasche ( oder Klistierspritze mit einem passenden Stück Plastikschlauch als Verlängerung) bis unterhalb des Anschlußstutzens für die Leitung des Geberzylinders aus Bremsflüssigkeitsbehälter absaugen.

Relaiskasten vom Federbein abbauen. Windlaufverkleidung an der Fahrerseite lösen. Abdichtgummi abziehen. Windlaufverkleidung abziehen und zur Seite legen.

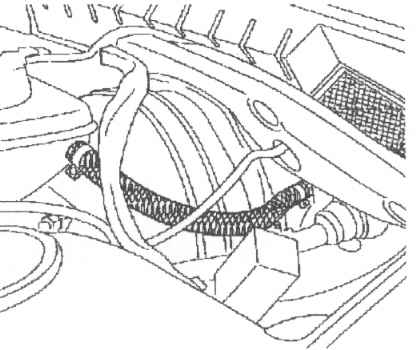

Zulaufleitung über dem Halter des Bremsgerätes vom Zulaufstutzen abmontieren (Schlauchschelle), noch in der Leitung befindliche Flüssigkeit mit Gefäß auffangen.

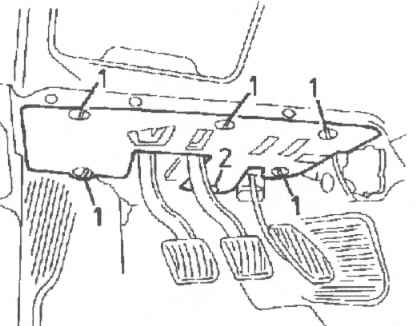

Fahrersitz in hinterste Stellung bringen. Fußraumverkleidung unter der Instrumententafel ausbauen. 5 Clipse (1) durch eine Vierteldrehung nach links entriegeln. 1 Clips (2) herausschrauben, Verkleidung abnehmen.

Beim Ausbau des Geberzylinders tritt Bremsflüssigkeit aus. Daher den Boden des Fußraumes sorgfältig abdecken (z.B. mit Kunststoff-Folie) und ein Auffanggefäß ( ca. 0,2 Liter) bereithalten.

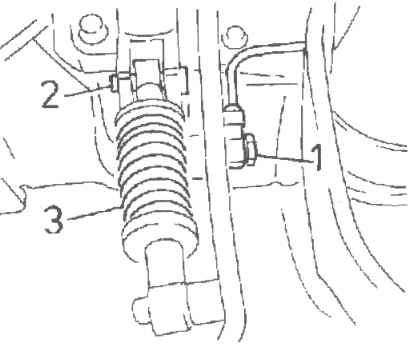

Befestigungsbolzen (2) der Overcenter-Feder (3) ausbauen. Sicherungsklammer abnehmen, Bolzen herausziehen, Overcenter-Feder nach unten schwenken. Hohlschraube für Druckleitung (1) abschrauben, auf freiwerdende Dichtringe achten. Flüssigkeit tritt aus.

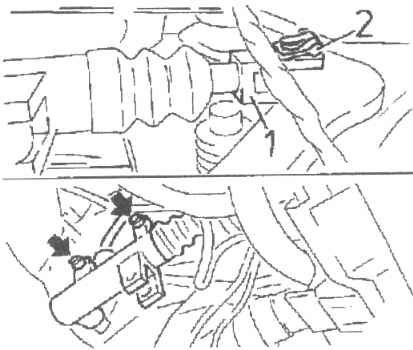

Bolzen für Gabelstück (1) am Kupplungspedal ausbauen. Sicherungsklammer (2) abnehmen und Bolzen herausziehen. Innen-Sechskant-Schrauben (Pfeile) herausdrehen. Flüssigkeit tritt aus. Zylinder entnehmen. Abdichtgummi an Stirnwand hindurchziehen.

Einbauen:

Geberzylinder mit zwei Schrauben ansetzen, noch nicht festziehen. Hierbei die Mündung der Zulaufleitung durch Abdichtgummi zum Motorraum hindurchstecken.

Druckleitung (1) mit Hohlschraube und zwei neuen Dichtungen ansetzen und mit 25 Nm festschrauben. Gabelstück mit Bolzen an Kupplungspedal montieren und sichern. Overcenter-Feder (3) an Geberzylinder montieren (2) und sichern. Zylinder am Pedalbock mit 20 Nm festschrauben.

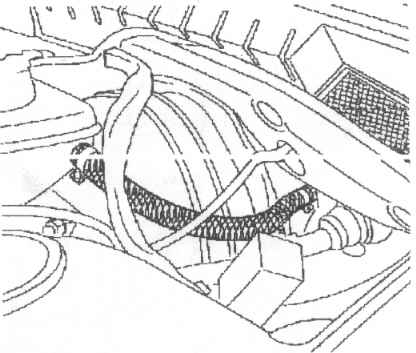

Zulaufleitung über dem Halter des Bremsgerätes an Zulaufschlauch montieren und mit neuer Schlauchschelle befestigen. Dann Entlüften und auf Dichtheit prüfen. Relaiskasten anbauen. Fußraumverkleidung unter der Instrumententafel anbauen; ggf. Fahrersitz wieder einstellen.
