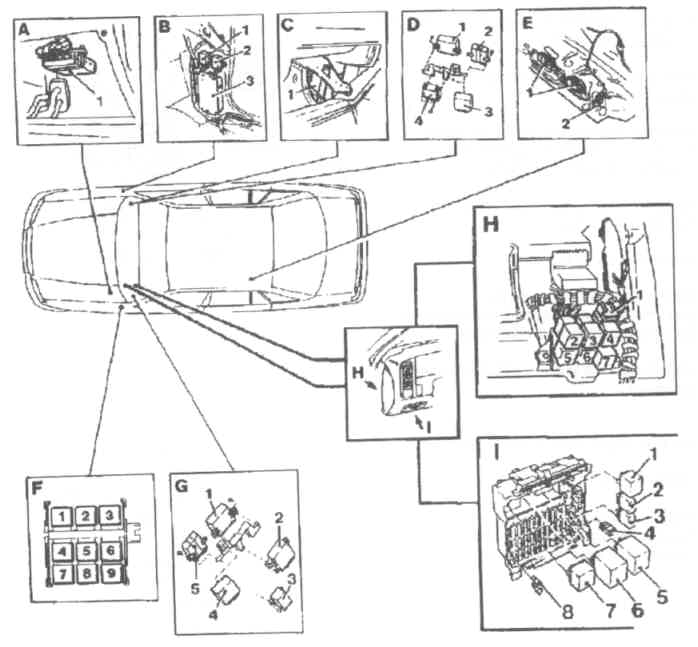

Übersicht über
die Relais und
Steuergeräte im Senator B
| A über Handschuhkasten an Stirnwand | |
| 1 | Steuergerät für die elektronische Fahrwerkdämpfung (Ride-Control) |
| B Seitenwand vorn, unten rechts | |
| 1 | Steuergerät für die Zentralverriegelung |
| 2 | Relais Pumpe-Kraftstoff (ab Mj. 1992) |
| 3 | Steuergerät LE-Jetronic bzw. Motronic |
| C rechter unterer Instrumententafelhalter | |
| 1 | Steuergerät für den automatischen Geschwindigkeitsregler (Tempomat) |
| D rechter, unterer Instrumententafelhalter bei Rechtslenkung | |
| 1 | Geber für die Glühlampenkontrolle |
| 2 | Steuergerät für die elektronische Hilfskraftlenkung (Servotronic) |
| 3 | Steuergerät für die Rückschaltsperre (bei automatischem Getriebe) |
| 4 | Steuergerät Fahrlichtregler |
| E Bodengruppe unter der hinteren Sitzbank | |
| 1 | Relais für die Rücksitzheizung |
| 2 | Geber für die Wagenstandshöhenregulierung |
| F Relaisträger im Motorraum vor der Stirnwand links | |
| 1 | Relais Einspritzanlage - Kraftstoff, Kabelsatzstecker schwarz (bis Mj. 91) oder Relais Gemischvorwärmung Kabelsatzstecker schwarz oder Relais Glühzeit - Dieselmotor Mj. 87 Kabelsatzstecker schwarz |
| 2 | Relais Abschaltung - Kompressor Kabelsatzstecker blau oder Sicherung 30 A Gemischvorwärmung Kabelsatzstecker Schwarz oder Sicherung 10 A EZV Kabelsatzstecker schwarz |
| 3 | Relais Steuergerät - EZV Kabelsatzstecker grün oder Relais Abschaltung - Kompressor Kabelsatzstecker blau |
| 4 | Relais Drehzahl Motor Kabelsatzstecker blau oder Relais Überspannungsschutz - ABS Kabelsatzstecker rot (oder Position F7) |
| 5 | Relais Heizung - Kraftstofffilter Kabelsatzstecker grün oder Relais Scheinwerferreinigungsanlage Kabelsatzstecker gelb (oder Position F8) |
| 6 | Relais Kühlung - Hochleistung Kabelsatzstecker blau oder Relais Gebläse - Kühler |
| 7 | Relais Überspannungsschutz - ABS Kabelsatzstecker rot (oder Position F4) |
| 8 | Relais Scheinwerferreinigungsanlage Kabelsatzstecker gelb (oder Position F5) |
| 9 | Relais Gebläse - Kühler 1.Stufe Kabelsatzstecker blau oder Sicherung 30 A Kühlung - Hochleistung Kabelsatzstecker schwarz oder Sicherung 30 A Kühlmittelpumpe Gebläse - Kühler Kabelsatzstecker schwarz |
| G linker, unterer Instrumententafelhalter bei Linkslenkung | |
| 1 | Geber für die Glühlampenkontrolle |
| 2 | Warnsummer Sicherheitskontrolle (nur bei Ausstattung Golfstaaten) |
| 3 | Relais Fahrlicht (nur bei Ausstattung Schweden und Norwegen) |
| 4 | Relais Rückschaltsperre (nur bei Automatikgetriebe) |
| 5 | Steuergerät für elektronische Hilfskraftlenkung (Servotronic) |
| H Relaisträger hinter dem Sicherungskasten, Ansicht von Stirnwand | |
| 1 | Sicherung 10 A Horn (oder Position F4) Kabelsatzstecker rot |
| 2 | Relais Anlasser (oder Position H4) Kabelsatzstecker schwarz |
| 3 | Relais Gebläse - Klimaanlage 5.Stufe Kabelsatzstecker grün |
| 4 | Relais Anlasser (oder Position H2) Kabelsatzstecker schwarz oder Relais Geschwindigkeitsregler (Tempomat) |
| 5 | Relais Gebläse - Klimaanlage 1. Stufe Kabelsatzstecker gelb |
| 6 | Relais Klimaanlage Kabelsatzstecker grün |
| 7 | Relais Außenspiegel heizbar und Heckscheibe heizbar Kabelsatzstecker blau |
| I Sicherungskasten, Ansicht vom Fahrgastraum | |
| 1 | Relais Fanfare |
| 2 | Relais Nebelscheinwerfer |
| 3 | Relais Weitstrahler |
| 4 | Sicherungszieher (gelb) |
| 5 | Relais Intervallschaltung Scheibenwischer der Frontscheibe |
| 6 | Blinkgeber |
| 7 | Warnsummer |
| 8 | Ersatz-Flachsicherungen 10 A, 20 A, 30A |
