Sicherungskastenbelegung
im Omega A / Senator B
| Position | Sicherungstyp | Funktion |
| 1 | 10 A |
Standlicht links Schlußlicht links |
| 2 | 10 A |
Standlicht rechts Schlußlicht rechts |
| 3 | 10 A | Fernlicht links |
| 4 | 10 A | Fernlicht
rechts Kontrollleuchte Fernlicht Relais Fernlicht |
| 5 | 10 A |
Abblendlicht links Motor Leuchtweitenregelung links |
| 6 | 10 A |
Abblendlicht rechts Motor Leuchtweitenregelung rechts Schalter Leuchtweitenregelung |
| 7 | 10 A | Relais Tagesfahrlicht |
| 8 | 15 A |
Bremslicht Tempomat Schalter Warnblinkanlage |
| 9 | 30 A | Wischer
Frontscheibe Wascherpumpe Frontscheibe Wischermotor Heckscheibe Wascherpumpe Heckscheibe |
| 10 | 10 A | Nebelschlußleuchte |
| 11 | --- | nicht belegt |
| 12 | 30 A | Gebläsemotor Heizung |
| 13 | 20 A |
Druckschalter Hilfskraftlenkung Magnetventil Drehzahlanhebung Steuergerät-Temperatur Katalysator Warnsummer Scheinwerfer- einschaltkontrolle Beleuchtung Licht- und Innenraum-leuchtenschalter Zigarettenanzünder Leuchte Zigarettenanzünder Leuchte Ascher Leuchte Handschuhfach Zeitrelais heizbare Heckscheibe Radio (Klemme 15) Temperaturschalter Filterheizung Relais - Drehzahl, Motor Sitzheizung vorn links Sitzheizung vorn rechts Sitzheizung hinten links Sitzheizung hinten rechts Bordcomputer (Klemme 15) |
| 14 | 20 A | Dauerplus
Anhängerzugvorrichtung Wagenhöhenregulierung |
| 15 | 15 A |
Bordcomputer (Klemme 30) Warnblinkanlage Leuchte Heckraum Leuchte Make-up-Spiegel Leuchte Innenraum Abschaltverzögerung Innenleuchte Zeituhr Radio (Klemme 30) Motor Automatikantenne |
| 16 | 20 A | Pumpe Kraftstoff |
| 17 | 20 A | Nebelscheinwerfer |
| 18 | 30 A | Heizung
Heckscheibe Motor Außenspiegel |
| 19 | 30 A | Motor Fensterheber vorn |
| 20 | 30 A | Motor Fensterheber hinten |
| 21 | 10 A | Relais
Tagesfahrlicht Schalter Nebelscheinwerfer Warnsummer Scheinwerfer-einschaltkontrolle Pumpe-Wascher, Heckscheibe Leuchte Motorraum Leuchte Zeituhr Leuchte Warnblinkanlagenschalter |
| 22 | --- | nicht belegt |
| 23 | 30 A |
Sitzheizung hinten Steuergerät Zentralverriegelung |
| 24 | 20 A | Relais
Fernscheinwerfer Glühlampen Fernscheinwerfer |
| 25 | 20 A | Motor Schiebedach |
| 26 | 10 A | Motoren
Wischer Scheinwerfer Pumpe-Kühlmittel Leuchte Rücklicht Leuchte Innenraum (Abschalt-verzögerung) Wagenhöhenregulierung Schalter-Automatikgetriebe Schalter-Anfahrhilfe Schalter-Wählhebelposition |
| 27 | 10 A | Relais
Überspannungsschutz Steuergerät Rückschaltsperre |
| 28 | 10 A |
Kontrollleuchten Instrument Relais - Gebläse Kühler Relais Kompressor (Motronic) Geber Wegstrecke Warnsummer Sicherheitskontrolle Steuergerät Zentralverriegelung Wascherdüsen heizbar |
| 29 | 20 A |
Signalhorn Fanfare |
| 30 | --- | nicht belegt |
| Relais 1 | Warnsummer | |
| Relais 2 | Blinkgeber | |
| Relais 3 | Intervallschalter Scheibenwischer | |
| Relais 4 | Fanfare | |
| Relais 5 | Nebelscheinwerfer | |
| Relais 6 | Weitstrahler |

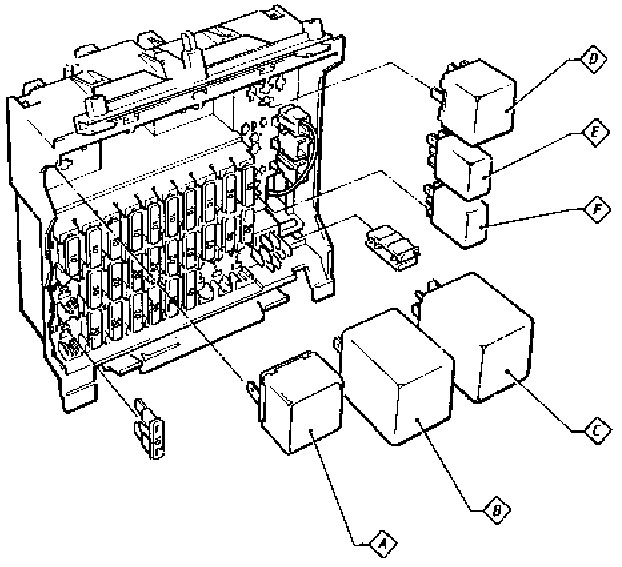

Relais im Sicherungskasten
| A | Warnsummer |
| B | Blinkgeber |
| C | Relais Intervall-Wischer Frontscheibe |
| D | Relais Heckscheibe heizbar |
| E | Relais Nebelscheinwerfer |
| F | Relais Fernscheinwerfer |

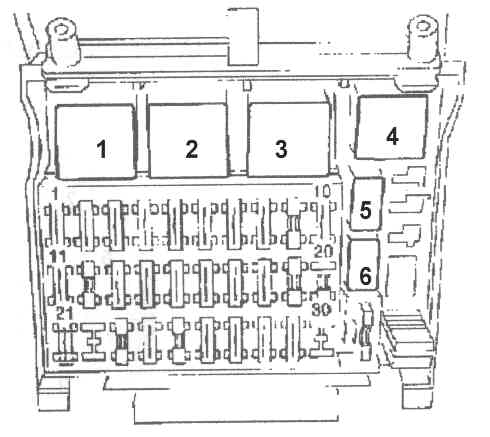

Relaisträger hinter dem Sicherungskasten
| 1 | Relais Klimaanlage |
| 2 | Relais Gebläse Klimaanlage |
| 3 | Relais Tempomat (nur bei AT-Getriebe) |
| 4 | Relais Intervall-Wischer Heckscheibe (nur Caravan) |
| 5 | Relais Fanfare |
| 6 | Relais Kompressor Klimaanlage |
| 7 | Relais Kickdown (nur bei AT-Getriebe) |

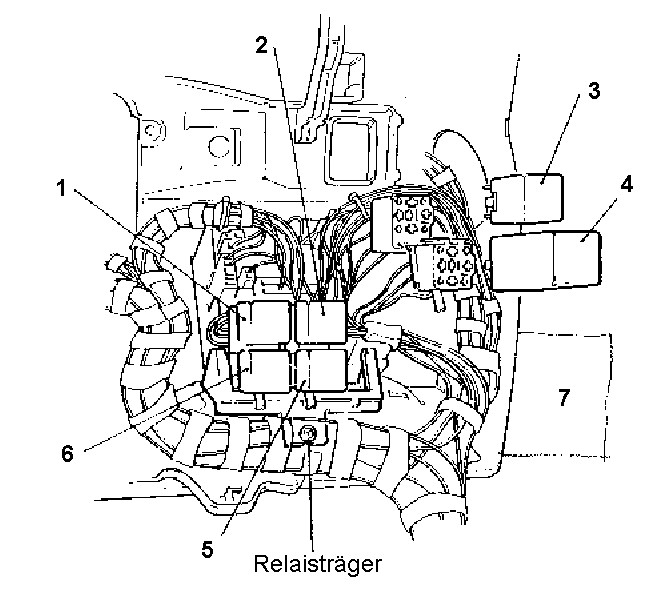

Relaisträger im Motorraum

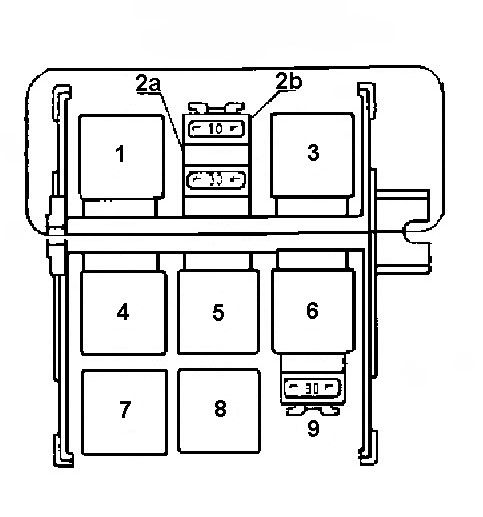

| Nummer | Sockelfarbe | Zweck |
| 1 | schwarz | - Relais
Kraftstoffeinspritzung bei L3-Jetronic und Motronic oder - Relais Gemischvorwärmung bei Vergasermotor 18NV bzw. 18SV oder - Relais Glühzeit bei Dieselmotor |
| 2a / 2b | schwarz | Sicherung |
| 3 | grün | Drehzahlrelais für Motor 18SV |
| 4 | rot | Überspannungsschutzrelais ABS |
| 5 | gelb | Relais Scheinwerferreinigung |
| 6 | blau | Relais Gebläse Hochleistungskühlung |
| 7 | nicht belegt | |
| 8 | nicht belegt | |
| 9 | schwarz | Sicherung 30 A |
