Die Sitzheizung im Omega A / Senator B

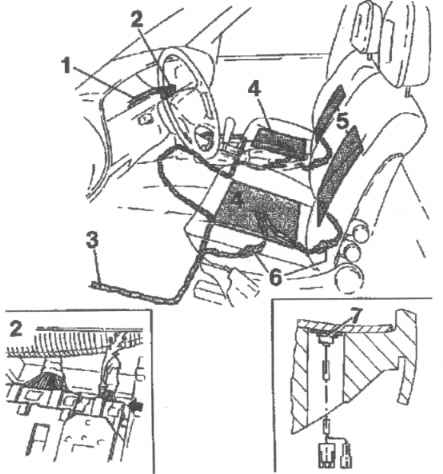

Anordnung der Komponenten der Vordersitzheizung
1 Kabelsatz,
Instrumententafel
2 Schalter für die Vordersitzheizung
3 Kabelsatz, Karosserie
4 Heizmatte Vordersitz
5 Heizmatte Vordersitzrücken
6 Anschlüsse, Stecker der Heizmatten
7 Thermoschalter (Heizmatte Sitz)
Schalter für die Vordersitzheizung ersetzen
Ausbau

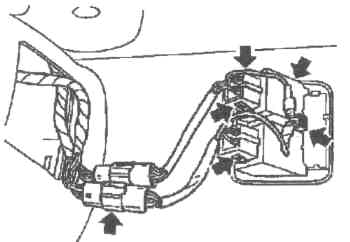

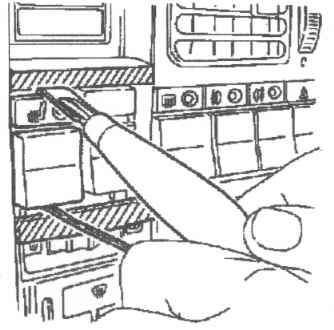

Bei Omega - Fahrzeuge ohne Klimaanlage - Kante über und unter Schalter mit Isolierband abkleben. Schalter mit abgekröpftem Schweißdraht unten entriegeln und oben mit Lippenzieher oder ähnlichem Werkzeug vorsichtig heraushebeln.

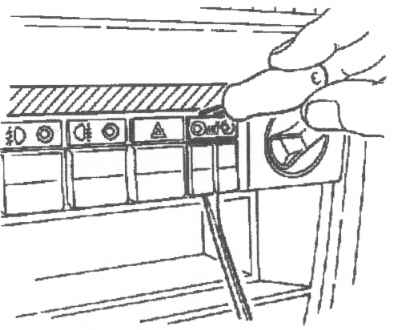

Bei Omega - Fahrzeuge mit Klimaanlage - und bei Senator B analog. Abbildung zeigt Senator B, diese gilt für den Omega sinngemäß.
Einbau
Schalter in Schaltersockel eindrücken bis Raste einrastet.
Heizmatte für den Vordersitz ersetzen
Vordersitz ausbauen,
Vordersitzrücken abbauen. Sitzpolster vollständig aufgarnieren. Hinweis:
entsprechend der Ausführung kann die Heizmatte nur auf dem Polster aufgeklebt
oder noch zusätzlich vernäht sein.
Eine geklebte Heizmatte kann einfach vom Polster abgezogen werden. Die neue
Heizmatte läßt sich mit Klebstoff entsprechend der alten Position auf das
Polster aufkleben.
Bei vernähter Heizmatte wie folgt vorgehen:
Ausbau:

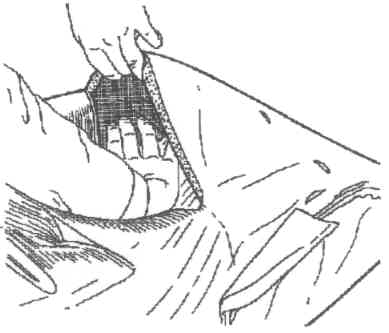

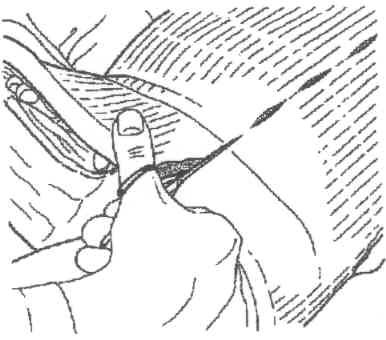

durch die Schlitze der Heizmatte greifen und Verklebung zum Bezug lösen.

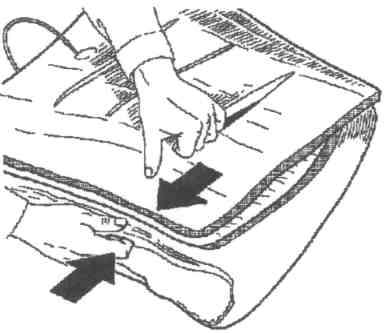

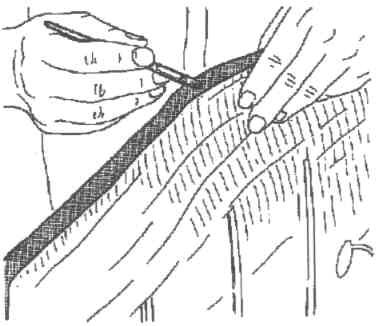

Bereich innerhalb der Perforation (Kern) entlang der Perforation mit einer Schere vorsichtig heraustrennen - Bezug nicht beschädigen.

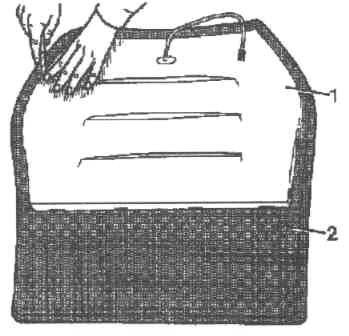

Ausgeschnittenen Kern auf Ersatzheizmatte auflegen. Ersatzkern deckungsgleich mit Teppichmesser oder Schere aus Ersatzheizmatte herausschneiden. 1=Kern (Altteil), 2=Ersatzheizmatte; Hinweis: Ungenau ausgeschnittene Ersatzkerne beeinträchtigen nach dem Einbau den Sitzkomfort.
Einbau
Auf die Schnittfläche des Ersatzkerns und die Schnittfläche des am Bezug verbliebenen Restteils Klebstoff auftragen - 10 Minuten ablüften lassen.
Ersatzkern in den Ausschnitt legen und Klebefläche andrücken. Sitz beziehen. Anbauteile anbauen, Sitz einbauen.
Heizmatte für Vordersitzrücken ersetzen
Ausbau

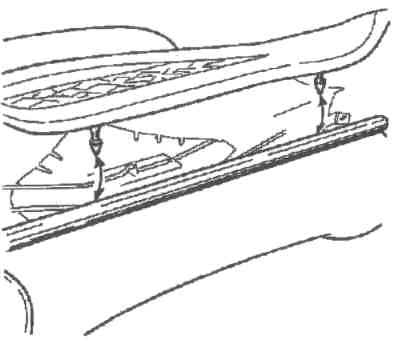

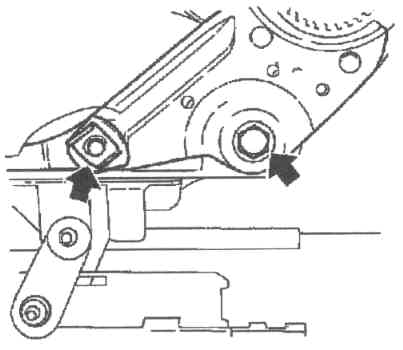

Vordersitz ausbauen, Vordersitzrücken abbauen. Falls vorhanden, Drehknöpfe für Lendenwirbelstützenverstellung abhebeln. Zwei Schrauben herausschrauben. Vordersitzrückenabdeckung unten abhebeln und oben aushängen.

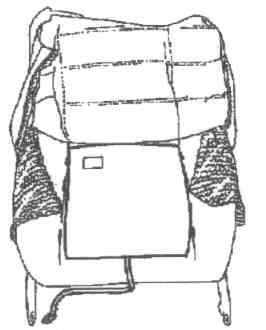

Vordersitzrückenpolster von unten her aufgarnieren. Heizmatte von Sitzrückenpolsterung abziehen. Hinweis: falls Heizmatte mit dem Polsterbezug vernäht ist, gilt der betreffender Teil des Arbeitsvorganges "Heizmatte von Vordersitz ersetzen" sinngemäß.
Einbau
Sinngemäß in umgekehrter Reihenfolge. Heizmatte mit Klebstoff auf Sitzrückenpolsterung aufkleben.

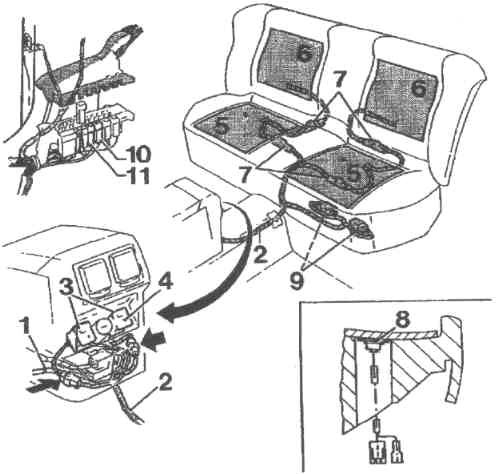

Anordnung der Hintersitzheizung
1
Kabelsatz der Karosserie
2 Kabelsatz der Konsole
3 Schalter für Hintersitzheizung
4 Kontrollleuchte (Symbolbeleuchtung)
5 Heizmatte, Hintersitz (außen)
6 Heizmatte, Hintersitzrücken (außen)
7 Anschluß Stecker Heizmatten
8 Thermoschalter (Heizmatte Sitz)
9 Relais für Heizmatten
10 Kabelsatzstecker Klemme 30 (rot)
11 Kabelsatzstecker Klemme 15 (weiß)
Relais für Hintersitzheizung ersetzen
Ausbau

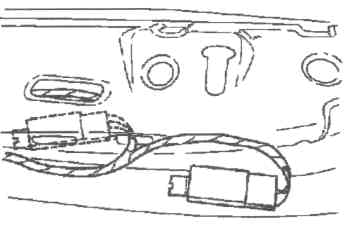

Rücksitz ausbauen. Hierzu alle Kabel zum Rücksitz an Steckverbindungen abschließen. Relais und Relaissockel vom Fersenblech abnehmen. Relais vom Relaissockel abziehen.
Einbau
Sinngemäß in umgekehrter
Reihenfolge. Beim Anschluß der Kabelstecker Stecker- und Kabelfarben beachten:
linke Heizmatte = Stecker schwarz, Kabel schwarz/rot; rechte Heizmatte: Stecker
neutral, Kabel schwarz/gelb.
Schalter für Hintersitzheizung ersetzen
Ausbau
Beim Omega A: Einsatz für
den Schalter der Hintersitzheizung aus der Mittelkonsole herausnehmen.
Beim Senator B: Blende von der Mittelkonsole hinten abnehmen. Zwei Schrauben
herausschrauben und Verkleidung mit Mischluftdüse von Mittelkonsole abnehmen.
Stecker entriegeln und Kabel von Kabelsatz Konsole abziehen. Kabel vom Anschluß Glühleuchten-Einsatz abziehen. Schalter entriegeln und aus dem Einsatz herausnehmen.
Einbau
Sinngemäß in umgekehrter Reihenfolge. Steckerfarbe am Kabelsatz der Konsole beachten: schwarz = linker Sitz; weiß = rechter Sitz;
Glühleuchte für die Symbolbeleuchtung der Hintersitzheizung ersetzen
Die Bilder zeigen den Omega, die Abbildungen gelten aber sinngemäß auch für den Senator.
Ausbau
Einsatz für Schalter Hintersitzheizung aus der Mittelkonsole herausnehmen. Sockel für Glühleuchte Symbolbeleuchtung der Hintersitzheizung vom Einsatz abnehmen. Rastnasen nach außen drücken. Glühleuchte aus dem Sockel herausnehmen.
Einbau
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Heizmatte für Hintersitz ersetzen

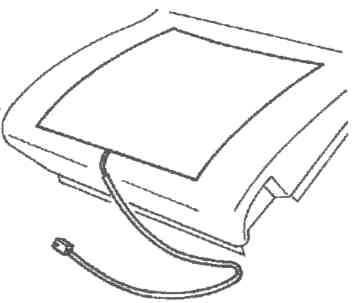

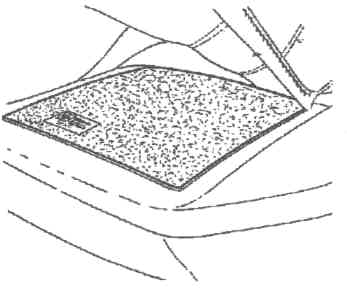

Die Hintersitzbank ausbauen. Hierzu alle Kabel zum Hintersitz an den Steckverbindungen abschließen. Hintersitzpolster jeweils bis zur Hälfte aufgarnieren. Heizmatte von der Hintersitzpolsterung abziehen und Kabel aus der Polsterung herausziehen. Hinweis: falls die Heizmatte mit dem Polsterbezug vernäht ist, gilt betreffender Teil des Arbeitsvorganges "Heizmatten für Vordersitz ersetzen" sinngemäß.
Einbau
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Heizmatte mit Klebstoff auf der Sitzpolsterung aufkleben.
Heizmatte für Hintersitzrücken ersetzen

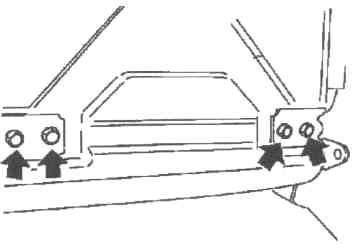

Hintersitz ausbauen. Hierzu alle Kabel zum Hintersitz an den Steckverbindungen abschließen. Hintersitzrücken ausbauen. Hintersitzrücken entriegeln und nach unten klappen. Vier Schrauben herausschrauben und Hintersitzrücken herausnehmen.
Polster von unten her ca. 2/3 aufgarnieren. Heizmatte von Sitzpolsterung abziehen. Hinweis: falls die Heizmatte mit dem Polsterbezug vernäht ist, gilt betreffender Teil des Arbeitsvorganges "Heizmatte für Vordersitz ersetzen" sinngemäß.
Einbau
Sinngemäß in umgekehrter Reihenfolge. Heizmatte mit Klebstoff auf der Sitzpolsterung aufkleben.
